四川雁门砂石生产线项目—明宇盛达EPC

产品描述:项目名称:雁门 砂石生产线 ,该项目为明宇盛达公司EPC项目。 项目地点:四川省汶川县 产量M 3 /H:时产1000吨 原材料:山矿石 成品种类:天然砂、0-5mm机制砂、5-10mm米石、10-30mm石子。...
服务热线:400-876-7973
立即咨询

项目名称:雁门砂石生产线,该项目为明宇盛达公司EPC项目。
项目地点:四川省汶川县
产量:时产1000吨
原材料:山矿石
成品种类:天然砂、0-5mm机制砂、5-10mm米石、10-30mm石子。
生产厂房占地面积:3300m2
总功率:5200KW。
设备配置:



序号 设备名称 规格型号 数量(台)
1 颚式破碎机 SJ1500 1
2 弹簧圆锥机 SC400 1
3 多缸圆锥机 SCH5000 2
4 制砂机 MYPL630 2
5 振动筛 3YAQ3075 6
6 螺旋洗砂机 HXLS1570 14
7 脱水筛 HXTS2455 7
8 集中旋流装置 1200T 1
9 压滤机 500M2 5
设计亮点:

(1)控制室与主机设备距离近,可以有效缩短电缆长度。
(2)整个生产车间采用下沉式设计,原材料堆场和成品堆场在地平面以下,通过高围墙进行遮挡,可以有效降低原材料和成品堆高,通过喷雾可以有效降低车间外扬尘。
(3)上料系统采用地仓上料,节省场地内转运费用。
(4)采用尾沙回收塔,一方面,可以回收尾沙,避免浪费;另一方面便于调节沙的级配。同时处理污水可以减少一级泵送。

分系统介绍:破碎工艺流程→除尘抑尘系统→污水处理系统→智能控制系统。
(1)破碎工艺流程:采用颚式破碎机+圆锥破碎机+立轴式冲击破碎机(制砂机)三级破碎。
(2)除尘抑尘系统:整个工艺采用湿法生产,另外车间采用空中降雾系统,有效拟制空中扬尘。
(3)污水处理系统:
   生产加工过程中需要进行洗砂操作以便从原料中分离出成品砂石,期间会产生洗砂尾水。洗砂尾水的主要污染物指标是悬浮物,悬浮物大量存在形成泥渣水,从而导致水体污染,无法循环使用。根据要求,需要对生产废水进行处理,达到环保要求。项目考虑将处理后的废水进行回用。

污水处理采用集成式水处理:
   洗砂尾水的处理以降低废水中的悬浮物为主,即进行渣水分离。洗砂尾水经污水池流至浓密罐加药进行沉淀,沉淀后的上清液流至清水池,进行生产回用。浓密罐沉淀所产生的下层泥浆均流入中转罐,之后进入压滤机,通过压滤机脱水处理,产生的泥饼外运处置。

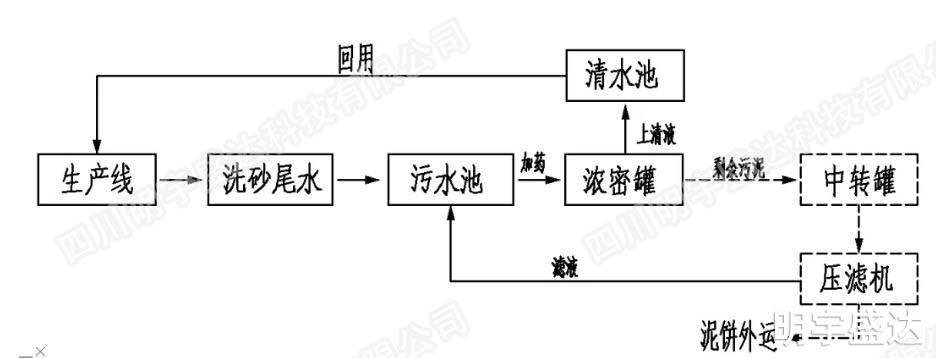

工艺流程图:

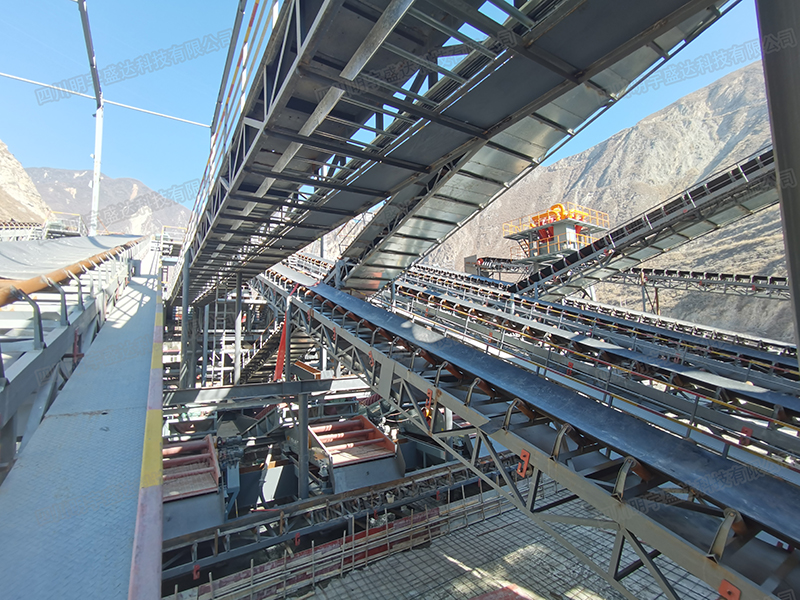

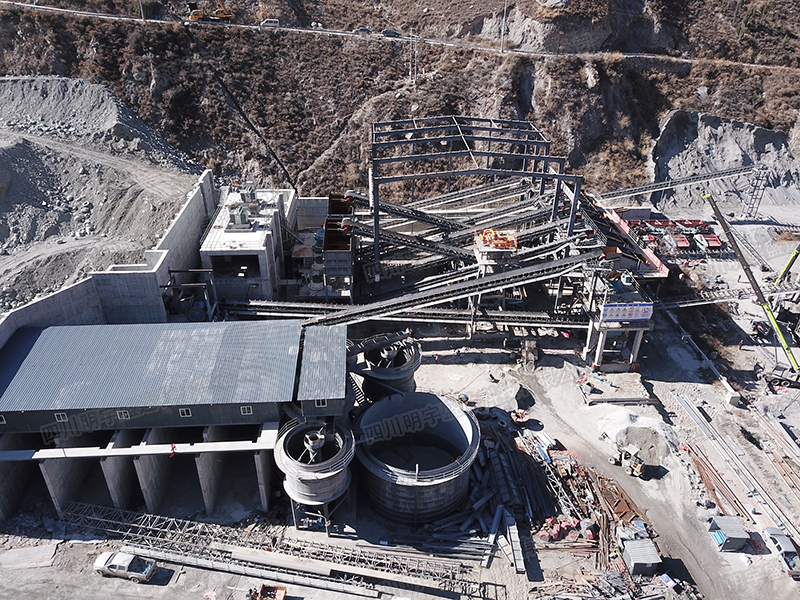

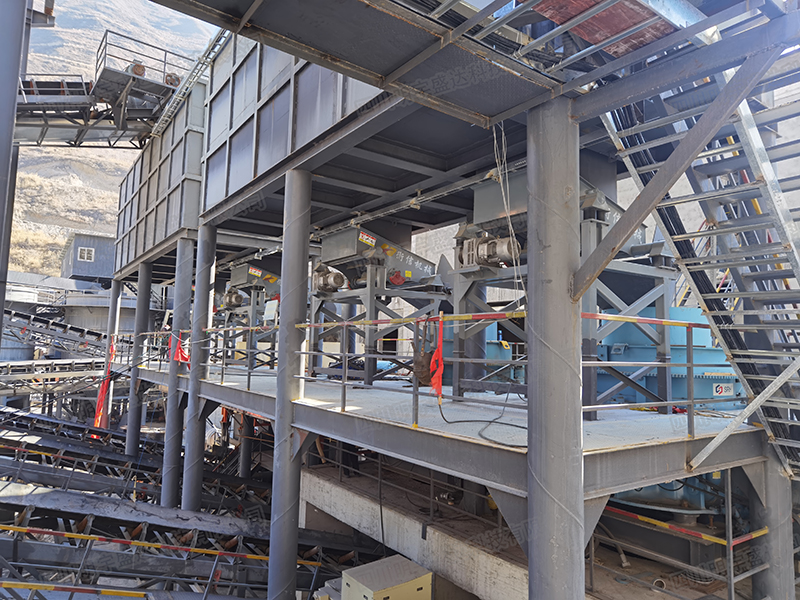

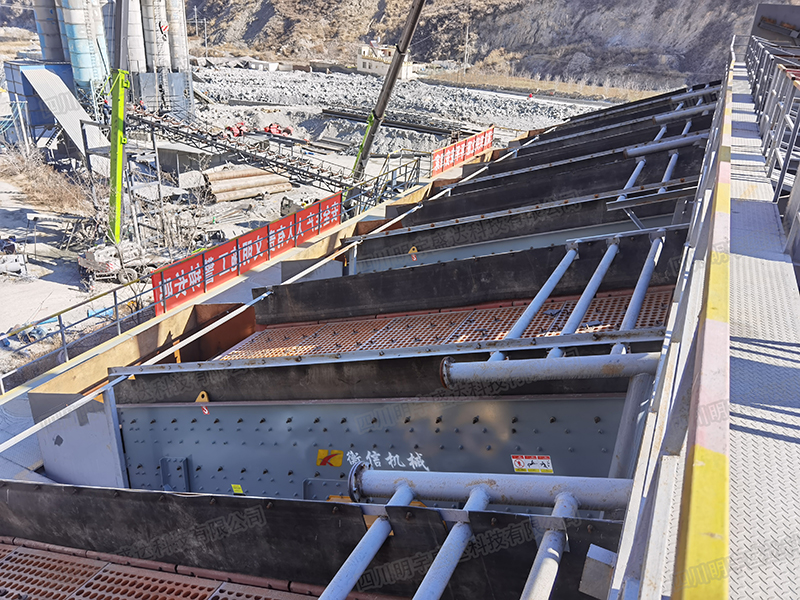

砂石生产线项目现场展示
